一、实验难度

✅CCNA
CCNP
CCIE


二、实验目的

掌握交换机VLAN和Trunk的作用和配置方法
理解广播域的作用

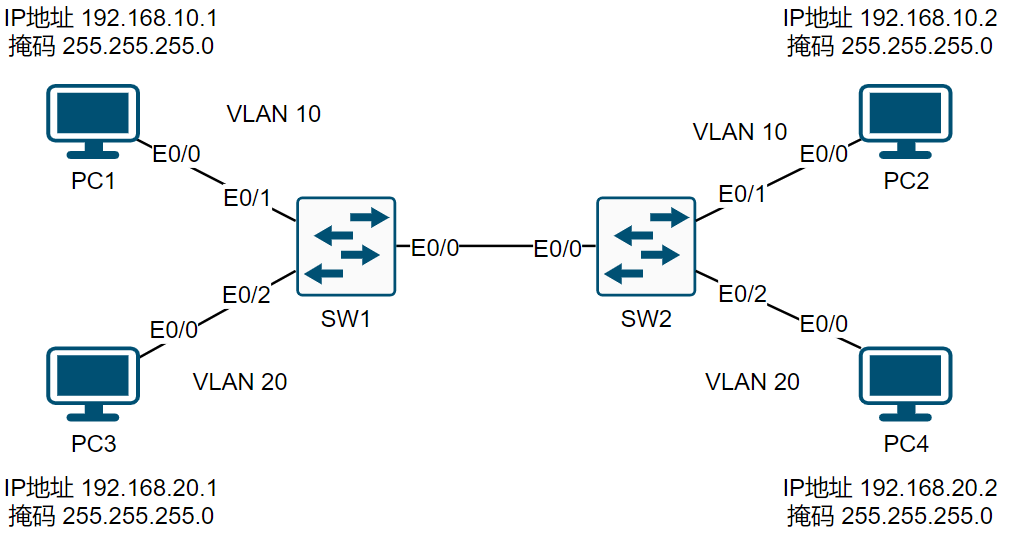

三、拓扑

四、需求

1.设置SW1和SW2的设备名分别为SW1和SW2
2.按拓扑图所示配置PC1~4的IP地址
3.交换机按图示配置各终端所属的相应VLAN，两台交换机之间配置Trunk。使得同VLAN间PC可以相互访问，不同VLAN间PC不可以相互访问

五、配置与实现

1. 设置SW1和SW2的设备名分别为SW1和SW2

SW1

Switch>enableSwitch#configure terminalSwitch(config)#hostname
SW1SW1(config)#


SW2

Switch>enableSwitch#configure terminalSwitch(config)#hostname
SW2SW2(config)#


2. 按拓扑图所示配置PC1~4的IP地址

PC1

PC1>enablePC1#configure terminalPC1(config)#interface
Ethernet0/0PC1(config-if)#ip address 192.168.10.1
255.255.255.0PC1(config-if)#no shutdown


PC2

PC2>enablePC2#configure terminalPC2(config)#interface
Ethernet0/0PC2(config-if)#ip address 192.168.10.2
255.255.255.0PC2(config-if)#no shutdown


PC3

PC3>enablePC3#configure terminalPC3(config)#interface
Ethernet0/0PC3(config-if)#ip address 192.168.20.1
255.255.255.0PC3(config-if)#no shutdown


PC4

PC4>enablePC4#configure terminalPC4(config)#interface
Ethernet0/0PC4(config-if)#ip address 192.168.20.2
255.255.255.0PC4(config-if)#no shutdown


3. 交换机按图示配置各终端所属的相应VLAN，两台交换机之间配置Trunk。使得同VLAN间PC可以相互访问，不同VLAN间PC不可以相互访问

SW1

SW1(config)#vlan 10SW1(config-vlan)#interface ethernet
0/1SW1(config-if)#switchport access vlan
10SW1(config-if)#exitSW1(config)#vlan 20SW1(config-vlan)#interface
ethernet 0/2SW1(config-if)#switchport access vlan
20SW1(config-if)#exitSW1(config)#interface ethernet
0/0SW1(config-if)#switchport trunk encapsulation
dot1qSW1(config-if)#switchport mode trunk


SW2

SW2(config)#vlan 10SW2(config-vlan)#interface ethernet
0/1SW2(config-if)#switchport access vlan
10SW2(config-if)#exitSW2(config)#vlan 20SW2(config-vlan)#interface
ethernet 0/2SW2(config-if)#switchport access vlan
20SW2(config-if)#exitSW2(config)#interface ethernet
0/0SW2(config-if)#switchport trunk encapsulation
dot1qSW2(config-if)#switchport mode trunk

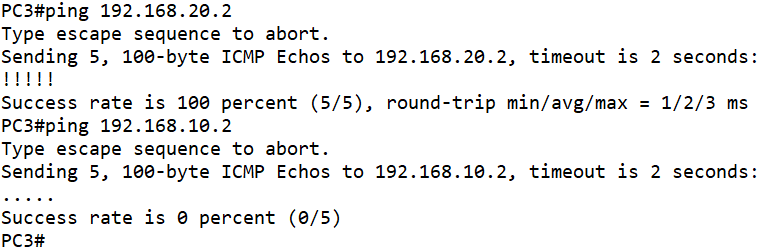

验证
